تستخدم المحركات الكهربائية المجالات المغناطيسية لتحويل الطاقة الكهربائية إلى دوران ميكانيكي. عندما يتدفق التيار الكهربائي من خلال ملفات المحرك، فإنه يخلق مجالا كهرومغناطيسيا. يتفاعل هذا المجال مع مجال مغناطيسي آخر داخل المحرك، مما ينتج عنه قوى الجذب والتنافر التي تدير الدوار وتدفع عمود المحرك.
في المحركات ذات المغناطيس الدائم، يتم توفير المجال المغناطيسي الثاني بواسطة مغناطيس دائم مثبت على الجزء الدوار أو داخله. تحافظ هذه المغناطيسات على مجالها المغناطيسي دون الحاجة إلى إثارة كهربائية مستمرة. يمكن أن يؤدي ذلك إلى تقليل الخسائر الكهربائية ومساعدة المحرك على توفير كفاءة أعلى وكثافة عزم دوران أكبر وهيكل أكثر إحكاما.
ومع ذلك، ليس كل محرك كهربائي يحتوي على مغناطيس دائم. تقوم المحركات الحثية، ومحركات المجال الملفوفة-، ومحركات الممانعة التبديلية، وبعض المحركات المتزامنة بتوليد مجالاتها المغناطيسية العاملة من خلال التيار الكهربائي بدلاً من ذلك. لذلك يعد فهم تصميم المحرك أمرًا ضروريًا قبل اختيار مادة مغناطيسية أو مغناطيس محرك.
لماذا هناك حاجة للمغناطيس في المحرك الكهربائي؟
الغرض الأساسي من المغناطيس في المحرك الكهربائي هو إنشاء مجال مغناطيسي متحكم فيه يمكنه التفاعل مع المجال الناتج عن التيار الكهربائي.
يحتوي المحرك عادة على قسمين رئيسيين:
- الجزء الثابت، الذي يظل ثابتًا
- الدوار الذي يدور وينقل الطاقة الميكانيكية
عندما يتدفق التيار عبر ملفات الجزء الثابت، تصبح الملفات مغناطيسًا كهربائيًا. تقوم وحدة التحكم في المحرك بتغيير اتجاه أو موضع هذا المجال الكهرومغناطيسي في تسلسل محدد التوقيت بعناية.
في المحرك ذو المغناطيس الدائم، يحتوي الجزء المتحرك على قطبين مغناطيسيين شمالي وجنوبي ثابتين. يجذب مجال الجزء الثابت الدوار مغناطيس الجزء الدوار ويصده بشكل مستمر. عندما يتحرك المجال المغناطيسي، يتبعه الدوار، مما يؤدي إلى دوران مستمر.
بعبارات بسيطة، يوفر المغناطيس القوة المغناطيسية، بينما يحدد نظام التحكم الكهربائي متى وأين تعمل تلك القوة.
كيف يقوم المغناطيس بتدوير المحرك؟
يدور المحرك لأن الأقطاب المغناطيسية تتجاذب وتتنافر.
الأقطاب المغناطيسية المتضادة تتجاذب، بينما الأقطاب المتماثلة تتنافر. يستخدم المحرك هذا المبدأ بشكل متكرر بدلاً من السماح للمغناطيس بالاستقرار في موضع ثابت واحد.
يمكن تبسيط عملية التشغيل إلى أربع مراحل:
- التيار الكهربائي يدخل اللفات المحرك.
- اللفات تولد مجال كهرومغناطيسي.
- يتفاعل المجال الكهرومغناطيسي مع المجال المغناطيسي للدوار.
- تقوم وحدة التحكم بتغيير تيار اللف بحيث يستمر الدوار في الدوران.
في محرك DC بدون فرش، على سبيل المثال، يتم عادةً تثبيت مغناطيس دائم على الجزء الدوار، بينما يتم وضع اللفات النحاسية في الجزء الثابت. يعمل التبديل الإلكتروني على تنشيط مراحل التعبئة المختلفة وفقًا لموضع الدوار. يسحب المجال المغناطيسي الدوار الناتج الجزء المتحرك ذو المغناطيس الدائم حول الجزء الثابت.
هل تحتوي جميع المحركات الكهربائية على مغناطيس دائم؟
لا تستخدم جميع المحركات الكهربائية مغناطيسًا دائمًا، لذلك تحتاج أولاً إلى فهم هيكل المحرك قبل اختيار مادة مغناطيسية مناسبة.
المحركات التي تستخدم عادةً المغناطيس الدائم
يتم استخدام المغناطيس الدائم بشكل شائع في محركات التيار المستمر بدون فرش، والمحركات المتزامنة ذات المغناطيس الدائم، والمحركات المؤازرة، والمحركات السائر، والمحركات عديمة النواة، والعديد من محركات التيار المستمر المدمجة. في هذه التصاميم، عادةً ما تقوم المغناطيسات بإنشاء مجال مغناطيسي مستقر على العضو الدوار أو الجزء الثابت، مما يساعد المحرك على إنتاج عزم الدوران دون الحاجة إلى تيار إثارة إضافي.
غالبًا ما تجد محركات المغناطيس الدائم في السيارات الكهربائية، والروبوتات، والأتمتة الصناعية، وأدوات الطاقة، والطائرات بدون طيار، والمضخات، والمراوح، والأجهزة المنزلية. إنها مفيدة بشكل خاص عندما تحتاج إلى كفاءة عالية، أو حجم صغير، أو تحكم دقيق في السرعة، أو عزم دوران قوي من محرك صغير نسبيًا.
ومع ذلك، يعتمد نوع المغناطيس الصحيح على درجة حرارة التشغيل، وسرعة المحرك، والمساحة المتاحة، وعزم الدوران المطلوب، والتكلفة. غالبًا ما يتم اختيار مغناطيس النيوديميوم للمحركات عالية الأداء-، بينما يظل مغناطيس الفريت شائعًا في التصميمات الأكبر حجمًا أو الأكثر حساسية للتكلفة-.
هل تحتوي جميع المحركات الكهربائية على مغناطيس دائم؟
لا تحتوي جميع المحركات الكهربائية على مغناطيس دائم، على الرغم من أن كل محرك يعتمد على المجالات المغناطيسية لتوليد الحركة.
المحركات التي تستخدم عادةً المغناطيس الدائم
ستجد عادةً مغناطيسًا دائمًا في محركات التيار المستمر بدون فرش، والمحركات المتزامنة ذات المغناطيس الدائم، والمحركات المؤازرة، والمحركات السائر، والعديد من محركات التيار المستمر الصغيرة. في هذه التصاميم، عادةً ما توفر المغناطيسات مجالًا مغناطيسيًا مستقرًا على الجزء المتحرك أو الجزء الثابت، مما يقلل الحاجة إلى إثارة كهربائية إضافية.
غالبًا ما يتم اختيار المحركات ذات المغناطيس الدائم عندما تحتاج إلى كفاءة عالية، أو حجم صغير، أو عزم دوران قوي، أو تحكم دقيق، أو استجابة سريعة. يتم استخدامها على نطاق واسع في السيارات الكهربائية والأتمتة الصناعية والروبوتات والطائرات بدون طيار وأدوات الطاقة والمضخات والأجهزة المنزلية والمعدات الطبية.
المحركات التي لا يجوز لها استخدام المغناطيس الدائم
تقوم بعض المحركات بإنشاء المجال المغناطيسي المطلوب بالكامل من خلال التيار الكهربائي. على سبيل المثال، تولد المحركات التحريضية مغناطيسية الجزء الدوار من خلال الحث الكهرومغناطيسي بدلاً من المغناطيس الدائم. تستخدم محركات الممانعة المبدلة دوارًا حديديًا يتماشى مع مجال الجزء الثابت المنشط، بينما تستخدم محركات المجال الملفوفة - ملفات كهربائية لإنشاء المجال المغناطيسي للدوار.
عند اختيار المحرك، لا ينبغي أن تفترض أن تصميم المغناطيس الدائم هو الأفضل دائمًا. يعتمد الخيار الصحيح على الكفاءة المطلوبة، ونطاق السرعة، وعزم الدوران، ودرجة حرارة التشغيل، وحجم المحرك، ونظام التحكم، وتكلفة المواد، واحتياجات الصيانة.

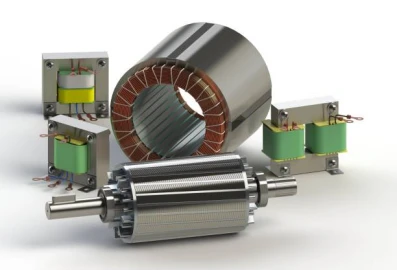

ما هو دور المغناطيس الدائم في المحرك؟
توفر المغناطيسات الدائمة المجال المغناطيسي المستقر اللازم لتوليد الحركة بكفاءة والتحكم في أداء المحرك.
1. توفير مجال مغناطيسي ثابت للدوار
تعمل المغناطيسات الدائمة على إنشاء تدفق مغناطيسي مستمر دون الحاجة إلى تيار كهربائي في الدوار، مما يساعدك على الحفاظ على التشغيل المستقر للمحرك.
2. إنتاج عزم الدوران الكهرومغناطيسي
يتفاعل المجال المغناطيسي للعضو الدوار مع المجال الدوار للجزء الثابت لتوليد عزم الدوران وإدارة عمود المحرك.
3. تحسين كثافة الطاقة
تتيح لك المغناطيسات عالية القوة-إنتاج المزيد من عزم الدوران من محرك أصغر، وهو أمر ذو قيمة عندما تكون المساحة والوزن محدودين.
4. دعم السرعة الدقيقة والتحكم في الموضع
تمنح الأقطاب المغناطيسية الثابتة وحدة التحكم مجالًا دوارًا يمكن التنبؤ به، مما يساعدك على تحقيق السرعة الدقيقة وعزم الدوران والتحكم في الموضع في أنظمة المؤازرة والأتمتة.
5. تقليل الفاقد الكهربائي للدوار
نظرًا لأن المغناطيس الدائم لا يحتاج إلى تيار إثارة الجزء الدوار، فيمكنك تقليل بعض فقد النحاس وتوليد الحرارة واستهلاك الطاقة. ومع ذلك، الأداء النهائي لا يزال يعتمد على التصميم الكامل للمحرك، بما في ذلك اللفات، فجوة الهواء، نظام التبريد، والدائرة المغناطيسية.
ما هي أنواع المغناطيس المستخدمة في المحركات الكهربائية؟
المواد المغناطيسية الحركية الأكثر شيوعًا هي النيوديميوم والفريت وكوبالت السماريوم.

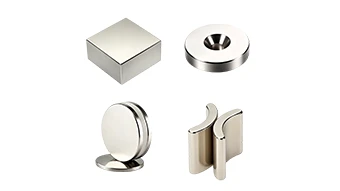

مغناطيس محرك النيوديميوم
توفر مغناطيسات النيوديميوم-الحديد-البورون قوة مغناطيسية وكثافة طاقة عالية جدًا.
وهي تستخدم على نطاق واسع في:
- محركات بي إل دي سي
- محركات سيرفو
- محركات المركبات الكهربائية
- محركات الطائرات بدون طيار
- الروبوتات
- أدوات كهربائية
- محركات بدون قلب
- -محركات صناعية عالية الأداء
نظرًا لأن مغناطيس النيوديميوم يوفر تدفقًا مغناطيسيًا قويًا في حجم صغير، فهو مناسب للمحركات المدمجة التي تتطلب عزم دوران عاليًا أو كثافة طاقة.
ومع ذلك، يجب اختيار الدرجة الصحيحة وفقًا لدرجة حرارة التشغيل، مجال إزالة المغناطيسية، التعرض للتآكل، سرعة الدوار، والهيكل الميكانيكي. قد تفقد درجات النيوديميوم القياسية الأداء المغناطيسي عند تعرضها لدرجة الحرارة الزائدة.
مغناطيس محرك الفريت
مغناطيس الفريت أضعف من مغناطيس النيوديميوم ولكنه عادة ما يوفر تكلفة مواد أقل ومقاومة جيدة للتآكل.
وهي تستخدم عادة في:
- المحركات المساعدة للسيارات
- المراوح والمنافيخ
- مضخات
- الأجهزة المنزلية
- محركات التيار المستمر الصغيرة
- المحركات الصناعية الحساسة للتكلفة-.
يمكن أن تكون مغناطيسات الفريت خيارًا عمليًا عندما يكون لدى المحرك مساحة كافية لاستيعاب حجم مغناطيس أكبر ولا تكون هناك حاجة إلى كثافة عزم دوران عالية للغاية.
لا يعني انخفاض قوتها المغناطيسية تلقائيًا ضعف الأداء الحركي. لا يزال بإمكان الدائرة المغناطيسية-المصممة جيدًا تقديم نتائج موثوقة واقتصادية.
مغناطيس محرك ساماريوم كوبالت
تجمع مغناطيسات كوبالت السماريوم بين الأداء المغناطيسي القوي واستقرار درجات الحرارة العالية ومقاومة جيدة للتآكل.
ويمكن استخدامها في:
- المحركات الفضائية
- -محركات مؤازرة ذات درجة حرارة عالية
- معدات فراغ
- الأنظمة العسكرية
- محركات عالية السرعة-.
- معدات النفط والغاز
- التطبيقات الصناعية الدقيقة
عادةً ما يكون كوبالت السماريوم أكثر تكلفة وهشًا ميكانيكيًا، ولكنه يمكن أن يكون خيارًا أفضل عندما يكون استقرار درجة الحرارة ومقاومة إزالة المغناطيسية أكثر أهمية من تكلفة المواد الأولية.
مغناطيس ساماريوم كوبالت
كيف يؤثر اختيار المغناطيس على أداء المحرك؟
يمكن أن تؤثر المادة المغناطيسية والدرجة والحجم والاتساق المغناطيسي بشكل مباشر على مدى كفاءة وموثوقية وهدوء عمل المحرك.
عزم الدوران
يمكن أن يساعد التدفق المغناطيسي العالي محركك على توليد المزيد من عزم الدوران، لكن المغناطيسات القوية بشكل مفرط قد تسبب التشبع المغناطيسي أو تجعل التحكم أكثر صعوبة. يجب عليك مطابقة المغناطيس مع الدائرة المغناطيسية الكاملة بدلاً من مجرد اختيار أعلى درجة.
كفاءة
يمكن للمغناطيس المناسب أن يقلل من التيار اللازم لتحقيق الإخراج المطلوب، مما يساعدك على تقليل فقد النحاس واستهلاك الطاقة. قد يسبب الاتساق المغناطيسي الضعيف أداءً غير متساوٍ بين المحركات.
درجة حرارة التشغيل
إذا كان المغناطيس يفتقر إلى مقاومة كافية لدرجة الحرارة أو الإكراه الجوهري، فقد تتسبب الحرارة في إزالة المغناطيسية بشكل مؤقت أو لا رجعة فيه. يجب عليك تحديد الدرجة بناءً على درجة حرارة الدوار الفعلية، وليس فقط درجة الحرارة المحيطة.
حجم المحرك
يمكن أن تساعدك المغناطيسات ذات الطاقة العالية-، مثل مغناطيس النيوديميوم، في إنتاج المزيد من الطاقة من هيكل محرك صغير الحجم. قد تتطلب مغناطيسات الفريت مساحة أكبر لتحقيق نتائج مماثلة.
الضوضاء والاهتزاز
يمكن أن يؤدي اختلاف الأبعاد أو المغنطة غير المتساوية أو وضع القطب بشكل غير صحيح إلى زيادة عزم الدوران والاهتزاز وضوضاء التشغيل.
خدمة الحياة
يساعد الطلاء الصحيح والدرجة المغناطيسية والقوة الميكانيكية على حماية المغناطيس من التآكل والتشقق والتلف الناتج عن الحرارة وفقدان الأداء، مما يؤدي إلى تحسين -اعتمادية المحرك على المدى الطويل.
ما هي أشكال المغناطيس المستخدمة في المحركات؟
تتوفر مغناطيسات المحرك بأشكال مختلفة لأن كل تصميم للمحرك يتطلب مجالًا مغناطيسيًا محددًا وطريقة تجميع وهيكل دوار.
تتضمن أشكال مغناطيسات المحرك الشائعة مقاطع القوس والكتل المستطيلة والحلقات والأسطوانات والمغناطيسات المخصصة-. تُستخدم مغناطيسات القوس على نطاق واسع في محركات التدفق الشعاعي- نظرًا لأن أسطحها المنحنية تتلاءم بشكل وثيق مع العضو الدوار أو الجزء الثابت. المغناطيس المستطيل شائع في المحركات ذات المغناطيس الدائم الداخلي، حيث يتم إدخاله في فتحات داخل الدوار.
غالبًا ما يتم استخدام المغناطيس الحلقي في المحركات المدمجة وأجهزة الاستشعار وأنظمة المحركات عديمة النواة لأنها يمكن أن تبسط عملية التجميع وتوفر مجالًا مغناطيسيًا أكثر اتساقًا. قد تكون المغناطيسات الأسطوانية أو القضيبية مناسبة للمحركات الصغيرة والهياكل المغناطيسية المتخصصة.
عند اختيار الشكل، يجب أن تأخذ في الاعتبار قطر المحرك، وفجوة الهواء، وترتيب القطب، واتجاه المغنطة، وتسامح التجميع، وسرعة التشغيل. أفضل شكل ليس ببساطة هو الأسهل في التصنيع؛ إنه الشكل الذي يدعم الأداء المغناطيسي المستقر والتركيب الآمن والتشغيل الفعال للمحرك.
التعليمات
س: لماذا يحتاج المحرك الكهربائي إلى مجال مغناطيسي؟
ج: يحتاج المحرك الكهربائي إلى مجالات مغناطيسية متفاعلة لتوليد القوة وعزم الدوران، مما يسمح للدوار بتحويل الطاقة الكهربائية إلى حركة ميكانيكية.
س: هل جميع المحركات الكهربائية تحتوي على مغناطيس؟
ج: تستخدم جميع المحركات الكهربائية مجالات مغناطيسية، ولكن لا تحتوي جميعها على مغناطيس دائم؛ يمكن للمحركات الحثية والممانعة توليد المجالات المطلوبة بدون مواد مغناطيسية دائمة.
س: أين يوضع المغناطيس الدائم في المحرك الكهربائي؟
ج: يمكن تركيب مغناطيس دائم على سطح الدوار، أو دمجه داخل الدوار، أو تثبيته في مبيت الجزء الثابت، وفقًا لتصميم المحرك.
س: ما هو المغناطيس الأفضل للمحرك الكهربائي؟
ج: غالبًا ما يتم تفضيل مغناطيس النيوديميوم للمحركات الصغيرة -عالية الأداء، بينما يكون الفريت مناسبًا للتصميمات الحساسة من حيث التكلفة- ويستخدم كوبالت السماريوم في تطبيقات درجات الحرارة العالية -المتطلبة.
س: لماذا يستخدم مغناطيس النيوديميوم في المحركات؟
ج: توفر مغناطيسات النيوديميوم قوة مغناطيسية عالية وكثافة طاقة، مما يساعد مصممي المحركات على تحقيق عزم دوران أعلى وقوة من هيكل محرك أصغر.
خاتمة
يلعب المغناطيس دورًا مركزيًا في العديد من المحركات الكهربائية من خلال إنشاء المجال المغناطيسي المستقر اللازم لتوليد عزم الدوران، وتحسين الكفاءة، وتقليل حجم المحرك، ودعم التحكم الدقيق في السرعة والموضع. ومع ذلك، لا يستخدم كل محرك مغناطيسًا دائمًا، ويعتمد الحل الصحيح على نوع المحرك والإخراج المطلوب ودرجة حرارة التشغيل والمساحة المتاحة ومتطلبات الضوضاء وعمر الخدمة المتوقع. توفر مغناطيسات النيوديميوم والفريت والكوبالت السماريوم مزايا مختلفة، في حين أن درجة المغناطيس والشكل والطلاء واتجاه المغنطة واتساق الأبعاد يمكن أن تؤثر جميعها على الأداء النهائي للمحرك. عند تحديد مصادر مغناطيس المحرك، يجب عليك تقييم التطبيق الكامل بدلاً من مجرد اختيار أقوى المواد. توفر GME مغناطيسًا دائمًا لمجموعة واسعة من تطبيقات المحركات ويمكنها دعم مشروعك وفقًا للرسومات ومتطلبات المواد وظروف التشغيل واحتياجات الإنتاج. اتصل بنا لمناقشة حل مغناطيس المحرك المناسب لتطبيقك.
