تشتهر مغناطيسات النيوديميوم-الحديد-البورون (NdFeB) بقوتها المغناطيسية القوية، وحجمها الصغير، ومجموعة واسعة من التطبيقات. يتم استخدامها على نطاق واسع في المعدات الصناعية، والتجمعات المغناطيسية، والمحركات الكهربائية، وأجهزة الاستشعار، والتغليف، والأدوات، والتركيبات، والأجهزة الطبية، والإلكترونيات، والعديد من تصميمات OEM.
عند شراء مغناطيس ندفيب، غالبًا ما يركز المشترون أولاً على درجة المغناطيس (على سبيل المثال، N35، N42، N48، أو N52). على الرغم من أهمية الدرجة، إلا أنها ليست العامل الوحيد الذي يحدد الأداء؛ في العديد من التطبيقات العملية، يكون شكل المغناطيس بنفس أهمية درجته.
يمكن أن يؤدي الشكل غير المناسب إلى صعوبات في التثبيت، أو قوة إمساك غير مستقرة، أو عدم التوافق مع اتجاه المغنطة المطلوب، أو ارتفاع التكاليف التي تعيق الإنتاج الضخم. وعلى العكس من ذلك، فإن الشكل الصحيح يمكن أن يحسن كفاءة التجميع، ويقلل التكاليف، ويعزز الأداء المغناطيسي، ويعزز موثوقية المنتج. سيساعدك هذا الدليل على اختيار شكل مغناطيس NdFeB الأكثر عملية لمشروعك.
لماذا يعد شكل مغناطيس النيوديميوم أمرًا بالغ الأهمية
إن شكل المغناطيس ليس مجرد مسألة جمالية؛ فهو يؤثر بشكل مباشر على الأداء الفعلي داخل المنتج.
تستلزم الأشكال المختلفة اختلافات في منطقة الاتصال، وتوزيع المجال المغناطيسي، وطرق التركيب، والاستقرار الميكانيكي. على سبيل المثال، توفر قطع المغناطيس عادةً ثباتًا فائقًا على الأسطح المعدنية المسطحة؛ المغناطيس الحلقي مناسب للتطبيقات التي تتطلب مرور عمود أو برغي عبر المركز؛ تُستخدم مغناطيسات القوس بشكل شائع في المحركات لتتناسب مع هياكل الدوار المنحنية؛ والمغناطيس الغاطس يسهل التثبيت الآمن بالمسامير.
شكل أمغناطيس النيوديميوميؤثر على الجوانب التالية:
- القوة القابضة
- منطقة الاتصال مع السطح المستهدف
- تناسب داخل مساحة التركيب
- اتجاه المغنطة
- طريقة التجميع
- التكلفة وتعقيد التصنيع
- القوة الميكانيكية
- موثوقية طويلة-على المدى الطويل
- السلامة أثناء التجميع
قد يستمر عطل-مغناطيس النيوديميوم عالي الجودة ذو الشكل الخاطئ. قد يكون أداء الشكل المحدد بشكل صحيح بدرجة مناسبة أفضل، وأقل تكلفة، ويكون التثبيت أسهل.
اختر شكل مغناطيس النيوديميوم حسب التطبيق
قبل اختيار شكل المغناطيس، يجب عليك أولاً فهم وظيفة المغناطيس. تتطلب التطبيقات المختلفة أشكالًا مختلفة.
فيما يلي دليل اختيار بسيط:
|
طلب |
أوصى شكل المغناطيس |
لماذا يعمل؟ |
|
التعبئة والتغليف والإغلاق |
مغناطيس القرص / مغناطيس الكتلة الرقيقة |
صغير الحجم، وسهل الإخفاء، ومناسب لحمل الضوء |
|
القابضة الصناعية |
كتلة المغناطيس/وعاء المغناطيس |
منطقة اتصال أكبر واستقرار أقوى |
|
المحركات والمولدات |
مغناطيس القوس / المغناطيس الدائري |
يناسب الهياكل الدوارة والدائرية |
|
أجهزة الاستشعار |
مغناطيس القرص / مغناطيس الاسطوانة / مغناطيس الحلقة |
يعتمد على اتجاه الاستشعار ومساحة التثبيت |
|
تجميع رمح |
مغناطيس الدائري |
فتحة مركزية تسمح بإزالة العمود أو المسمار |
|
اقتران مغناطيسي |
المغناطيس الدائري/المغناطيس القوسي |
مناسبة للنقل المغناطيسي الدوراني |
|
الأجزاء البلاستيكية المدمجة |
مغناطيس القرص / كتلة المغناطيس / مغناطيس الاسطوانة |
من السهل إدخالها أو لصقها أو الضغط عليها في الهياكل البلاستيكية |
مغناطيس قرص النيوديميوم: الأفضل للتطبيقات المدمجة والمسطحة
قرص مغناطيس النيوديميوم مستدير ومسطح. إنها واحدة من أكثر أشكال مغناطيس النيوديميوم شيوعًا لأنها بسيطة وصغيرة الحجم وسهلة التركيب.
تعتبر مغناطيسات الأقراص مناسبة عندما تكون منطقة التثبيت مستديرة أو مضغوطة. غالبًا ما يتم استخدامها في الإغلاق المغناطيسي وصناديق التغليف وأجهزة الاستشعار والمنتجات الإلكترونية وعناصر العرض وشارات الأسماء والأدوات الصغيرة والمنتجات الاستهلاكية.
على سبيل المثال، إذا كنت تقوم بتصميم إغلاق مغناطيسي لصندوق، فيمكن إخفاء قرص مغناطيسي صغير داخل المنتج. إذا كنت تصنع جهاز استشعار، فمن الممكن تركيب قرص مغناطيسي في تجويف دائري صغير.
عادةً ما تكون مغناطيسات الأقراص خيارًا جيدًا عندما:
- مساحة التثبيت مستديرة.
- يجب إخفاء المغناطيس في منطقة مضغوطة.
- متطلبات القوة القابضة ليست عالية للغاية.
- يحتاج المنتج إلى حل مغناطيسي بسيط وفعال من حيث التكلفة-.
- يعمل المغناطيس على سطح مستو.
كتلة مغناطيس النيوديميوم: الأفضل للإمساك الصناعي وأسطح التلامس المسطحة
كتلة مغناطيس النيوديميوم عبارة عن مغناطيس مستطيل أو مربع. يتم استخدامها على نطاق واسع في المنتجات الصناعية لأنها توفر مساحة اتصال مسطحة أكبر ويسهل تركيبها في الفتحات والمبيتات والتركيبات والتجمعات المغناطيسية.
بالمقارنة مع مغناطيس القرص، غالبًا ما تكون مغناطيس الكتلة أكثر استقرارًا عند استخدامها على الأسطح المعدنية المسطحة. كما أن شكلها المستطيل يسهل محاذاتها في الهياكل الميكانيكية.
يتم استخدام مغناطيس الكتلة بشكل شائع في:
- أصحاب المغناطيسي
- تركيبات مغناطيسية
- الفواصل المغناطيسية
- مكونات الآلة
- التجمعات الصناعية
- القواعد المغناطيسية
- معدات الأتمتة
- منتجات تصنيع المعدات الأصلية
مغناطيس النيوديميوم الأسطواني: الأفضل للثقوب والأنابيب والمساحات الضيقة
مغناطيس النيوديميوم الأسطواني أطول من مغناطيس القرص. غالبًا ما يتم استخدامها عندما يحتاج المغناطيس إلى التركيب في فتحة محفورة أو أنبوب أو فتحة ضيقة أو مساحة تركيب عميقة.
يشيع استخدام مغناطيس الأسطوانة في:
- أجهزة الاستشعار
- دبابيس مغناطيسية
- مجسات مغناطيسية
- أنظمة تحديد المواقع
- أجهزة القفل
- التجمعات الميكانيكية الصغيرة
إذا كان منتجك يحتوي على فتحة مستديرة ويحتاج المغناطيس إلى إدخاله عموديًا، فقد يكون المغناطيس الأسطواني أفضل من مغناطيس القرص. تكون المغناطيسات الأسطوانية مفيدة أيضًا عندما تكون المساحة المتاحة ضيقة ولكنها ذات عمق كافٍ.
بالنسبة لتطبيقات الاستشعار، يمكن أن تكون المغناطيسات الأسطوانية مفيدة عندما يلزم اكتشاف المجال المغناطيسي من اتجاه معين. ومع ذلك، يجب عليك التأكد من اتجاه المغنطة بعناية. تكون بعض المغناطيسات الأسطوانية ممغنطة محوريًا، في حين أن البعض الآخر قد يتطلب مغنطة قطرية.
مغناطيس النيوديميوم الحلقي: الأفضل للأعمدة، والمسامير، والتجمعات الدائرية
تحتوي مغناطيسات النيوديميوم الحلقية على فتحة مركزية. يكون هذا الشكل مفيدًا عندما يلزم تثبيت المغناطيس حول عمود أو برغي أو قضيب أو جزء دوار.
تستخدم المغناطيسات الحلقية بشكل شائع في:
- المحركات
- مكبرات الصوت
- أجهزة الاستشعار الدوارة
- وصلات مغناطيسية
- تجميعات رمح
- محامل
- أنظمة تحديد المواقع المسمار
الفتحة المركزية تجعل المغناطيس الحلقي مختلفًا عن مغناطيس القرص. في بعض التطبيقات، يتم استخدام الثقب للتركيب الميكانيكي. وفي تطبيقات أخرى، فهو جزء من تصميم المجال المغناطيسي.
على سبيل المثال، في مجموعة العمود، قد يمر العمود عبر مركز المغناطيس الحلقي. في مكبر الصوت أو المحرك، قد يساعد المغناطيس الحلقي في تكوين مجال مغناطيسي دائري. في نظام الاستشعار، يمكن استخدام مغناطيس حلقي للكشف عن الدوران أو الموضع.
مغناطيس النيوديميوم القوسي: الأفضل للمحركات والأنظمة الدوارة
مغناطيس النيوديميوم القوسي، ويُسمى أيضًا مغناطيس المقطع، عبارة عن مغناطيسات منحنية. يتم استخدامها بشكل شائع في المحركات والمولدات والدوارات والأدوات الكهربائية والوصلات المغناطيسية والمركبات الكهربائية وأنظمة الأتمتة الصناعية.
أكبر ميزة لمغناطيس القوس هي أنها تناسب الهياكل المنحنية. في التطبيقات الحركية، عادة ما يتم تثبيت مغناطيس القوس حول العضو الدوار أو الجزء الثابت لإنشاء المجال المغناطيسي المطلوب.
بالمقارنة مع الأقراص أو الكتل المغناطيسية القياسية، تتطلب المغناطيسات القوسية مزيدًا من التأكيد الفني. يحتاج المشترون عادةً إلى تقديم رسومات تفصيلية قبل الإنتاج.
تتضمن المعلومات المهمة لمغناطيس القوس ما يلي:
- نصف القطر الخارجي
- نصف القطر الداخلي
- زاوية القوس
- طول
- عرض
- سماكة
- تسامح
- طلاء
- اتجاه المغنطة
- درجة حرارة العمل
- هيكل الجمعية
بالنسبة للتطبيقات الحركية، يعد اتجاه المغنطة أمرًا في غاية الأهمية. إذا كان اتجاه المغنطة خاطئًا، فقد لا يعمل المحرك بشكل صحيح، حتى لو كان حجم المغناطيس وشكله صحيحين.
كيف تؤثر طريقة التثبيت على اختيار شكل المغناطيس
تعد طريقة التثبيت من أهم العوامل في اختيار شكل المغناطيس.
تتطلب طرق التثبيت المختلفة أشكالًا مختلفة.
|
طريقة التثبيت |
شكل مغناطيس مناسب |
ملحوظات |
|
ربط الغراء |
القرص، الكتلة، الاسطوانة |
مناسبة للهياكل البسيطة |
|
تركيب الصحافة |
اسطوانة، كتلة |
يتطلب التسامح الدقيق |
|
تركيب المسمار |
مغناطيس غاطس |
إصلاح ميكانيكي أفضل |
|
التثبيت المضمن |
القرص، الكتلة، الحلقة |
شائع في الأجزاء البلاستيكية أو المعدنية |
|
تجميع القشرة الفولاذية |
القرص، كتلة |
يمكن تحسين قوة الإمساك المغناطيسي |
|
تجميع المحرك |
قوس، حلقة |
يتطلب رسومات دقيقة ومغنطة |
|
تجميع رمح |
جرس |
التسامح مع القطر الداخلي مهم |

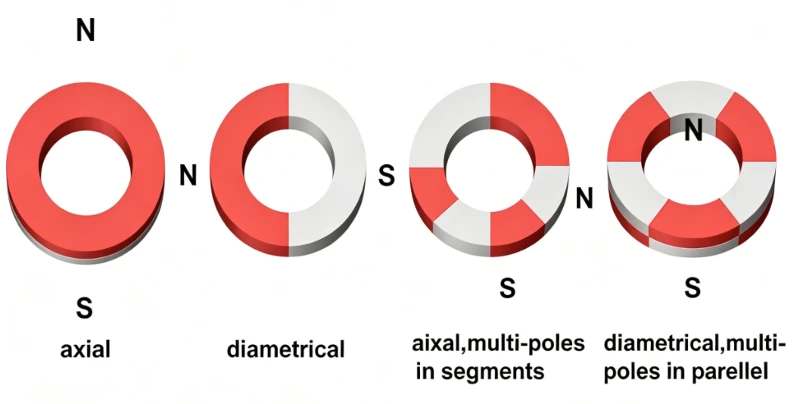

كيف يؤثر اتجاه المغنطة على اختيار الشكل
يرتبط اتجاه المغنطة ارتباطًا وثيقًا بشكل المغناطيس.
قد يحتوي المغناطيس على المادة الصحيحة والحجم الصحيح والطلاء الصحيح، ولكن إذا كان اتجاه المغنطة خاطئًا، فقد يستمر فشل المنتج.
تشمل اتجاهات المغنطة الشائعة ما يلي:
المغنطة المحورية
مغنطة قطرية
مغنطة شعاعية
مغنطة متعددة-الأقطاب
غالبًا ما تكون مغناطيسات القرص والحلقة ممغنطة محوريًا. قد تكون مغناطيسات الأسطوانة ممغنطة محوريًا أو قطريًا اعتمادًا على التطبيق. غالبًا ما تتطلب مغناطيسات القوس المستخدمة في المحركات اتجاهات مغنطة خاصة.بالنسبة لتطبيقات الإمساك البسيطة، تكون المغنطة المحورية شائعة. بالنسبة لأجهزة الاستشعار والمحركات والأنظمة الدوارة والوصلات المغناطيسية، يجب التحقق من اتجاه المغنطة بعناية.
الأخطاء الشائعة عند اختيار أشكال مغناطيس النيوديميوم
غالبًا ما يأتي اختيار شكل مغناطيس النيوديميوم الخاطئ من التركيز على درجة المغناطيس أو حجمه وحده، مع تجاهل كيفية تثبيت المغناطيس وتحميله ومغنطته واستخدامه في التطبيق النهائي..
الخطأ 1: الاختيار حسب درجة المغناطيس فقط
يعتقد بعض المشترين أن N52 هو الخيار الأفضل دائمًا. ولكن هذا ليس صحيحا دائما.
تؤثر درجة المغناطيس على القوة المغناطيسية، ولكن الشكل والحجم والسمك واتجاه المغنطة ودرجة حرارة العمل والدائرة المغناطيسية مهمة أيضًا.
قد يعمل مغناطيس N42 المصمم بشكل صحيح بشكل أفضل من مغناطيس N52 المحدد بشكل غير صحيح. إن اختيار أعلى درجة دون التحقق من الهيكل قد يؤدي إلى زيادة التكلفة دون حل المشكلة الحقيقية.
الخطأ الثاني: تجاهل منطقة الاتصال
تعتبر منطقة الاتصال مهمة جدًا لعقد التطبيقات.
إذا كانت منطقة الاتصال صغيرة جدًا، فقد لا يوفر المغناطيس قوة تثبيت ثابتة. حتى المغناطيس القوي يمكن أن يكون أداؤه سيئًا إذا لامس سطحًا صغيرًا أو غير مستوٍ فقط.
بالنسبة لتطبيقات التثبيت المسطح، قد توفر مغناطيسات الكتل أو مغناطيسات الأقراص الأكبر ثباتًا أفضل.
الخطأ الثالث: نسيان الفجوات الهوائية
فجوات الهواء يمكن أن تقلل بشكل كبير من الأداء المغناطيسي.
في التطبيقات الحقيقية، قد يكون هناك طلاء أو بلاستيك أو طلاء أو مطاط أو مادة لاصقة أو سطح غير مستو بين المغناطيس والمعدن المستهدف. هذه الفجوات تقلل من قوة الإمساك.
إذا كان طلبك به فجوة، فأخبر المورد الخاص بك. لا تعتمد فقط على بيانات قوة السحب المثالية.
الخطأ الرابع: تجاهل اتجاه المغنطة
هذا الخطأ شائع في أجهزة الاستشعار والمحركات والتجمعات الدوارة.
قد يبدو الشكل صحيحًا، لكن المغناطيس قد لا يعمل إذا كان اتجاه المغنطة خاطئًا. تأكد دائمًا من اتجاه المغنطة قبل إنتاج العينة والإنتاج الضخم.
الخطأ الخامس: اختيار الأشكال المخصصة في وقت مبكر جدًا
تعتبر المغناطيسات المخصصة مفيدة، ولكنها ليست ضرورية دائمًا.
إذا كان المغناطيس القياسي قادرًا على حل المشكلة، فعادةً ما يكون أسرع وأكثر اقتصادًا. يجب استخدام الأشكال المخصصة عندما لا تتمكن الأشكال القياسية من تلبية متطلبات التثبيت أو الأداء أو التصميم.
الخطأ السادس: تجاهل القوة الميكانيكية
مغناطيس النيوديميوم قوي ولكنه هش.
قد تتشقق المغناطيسات الرقيقة والمغناطيسات الأسطوانية الطويلة والمغناطيسات القوسية والمغناطيسات ذات الثقوب إذا تعرضت للصدمات أو الضغط أو التجميع غير المناسب. عند اختيار الشكل، ضع في اعتبارك كيفية قيام العمال بتثبيت المغناطيس وكيفية استخدام المغناطيس في المنتج النهائي.
الخطأ السابع: عدم تقديم معلومات كافية للمورد
بعض المشترين يرسلون الحجم فقط ويسألون عن السعر. هذا يمكن أن يؤدي إلى توصيات خاطئة.
من أجل الاختيار الدقيق، يحتاج المورد إلى معرفة التطبيق، وبيئة العمل، واتجاه المغنطة، والطلاء، والتسامح، والكمية، وطريقة التجميع.
كلما كانت المعلومات أكثر اكتمالا، كلما كان الحل المغناطيسي أكثر دقة.
لماذا تختار GME لحلول مغناطيس النيوديميوم؟
توفر GME مغناطيس النيوديميوم بأشكال مختلفة، بما في ذلك مغناطيس القرص، ومغناطيس الكتلة، ومغناطيس الأسطوانة، والمغناطيس الحلقي، والمغناطيس القوسي، والمغناطيس الغاطس.
يمكن لفريقنا مساعدتك في تقييم شكل المغناطيس، والدرجة، والطلاء، واتجاه المغنطة، والتسامح، وطريقة التجميع بناءً على تطبيقك الفعلي. سواء كنت بحاجة إلى مغناطيسات لحمل مجموعات مغناطيسية أو استشعارها أو تركيبها أو تدويرها أو فصلها أو تخصيصها، يمكننا مساعدتك في العثور على حل عملي-وفعال من حيث التكلفة.
الهدف ليس توفير مغناطيسات قوية فحسب، بل مساعدتك في اختيار الحل المغناطيسي المناسب لمنتجك.
التعليمات
س: ما هو شكل مغناطيس النيوديميوم الأقوى؟
A: لا يوجد شكل واحد أقوى. تعتمد القوة المغناطيسية على درجة المغناطيس وحجمه وسمكه ومنطقة التلامس واتجاه المغنطة وفجوة الهواء وسمك اللوحة الفولاذية وتصميم الدائرة المغناطيسية. قد يؤدي المغناطيس ذو التصميم الأكبر أو الأفضل- أداءً أفضل من المغناطيس ذي الدرجة الأعلى-في الشكل الخاطئ.
س: هل يجب علي اختيار القرص أو كتلة مغناطيس النيوديميوم؟
ج: اختر مغناطيس القرص عندما تكون مساحة التثبيت مستديرة أو مدمجة أو بسيطة. اختر الكتل المغناطيسية عندما تحتاج إلى منطقة اتصال مسطحة أكبر، أو ثبات أقوى، أو وضع أسهل في هيكل مستطيل.
س: متى يجب علي استخدام مغناطيس النيوديميوم الدائري؟
ج: المغناطيس الحلقي مناسب عندما يتطلب التصميم الخاص بك فتحة مركزية. غالبًا ما يتم استخدامها حول الأعمدة والمسامير والأجزاء الدوارة ومكبرات الصوت والمحركات والوصلات المغناطيسية وأنظمة الاستشعار.
س: لماذا يتم استخدام مغناطيس النيوديميوم القوسي في المحركات؟
ج: تناسب مغناطيسات القوس هياكل المحركات المنحنية مثل الدوارات والأعضاء الساكنة. يساعد شكلها في إنشاء المجال المغناطيسي المطلوب في الأنظمة الدوارة. بالنسبة لتطبيقات المحركات، يجب التأكد بعناية من الرسومات واتجاه المغنطة.
س: هل يمكن تصنيع مغناطيس النيوديميوم في أشكال مخصصة؟
ج: نعم. يمكن تصنيع مغناطيس النيوديميوم إلى أشكال مخصصة وفقًا للرسومات أو العينات. تُستخدم الأشكال المخصصة غالبًا في منتجات OEM، والمحركات، وأجهزة الاستشعار، والأجهزة الطبية، ومعدات التشغيل الآلي، والتجمعات المغناطيسية الخاصة. ومع ذلك، فإنها قد تتطلب مهلة أطول وتكلفة إنتاج أعلى من المغناطيس القياسي.
خاتمة
لا يقتصر اختيار الشكل المناسب لمغناطيس النيوديميوم على الاختيار بين القرص أو الكتلة أو الحلقة أو الأسطوانة أو القوس أو الأشكال المخصصة فقط. يتعلق الأمر بمطابقة المغناطيس مع تطبيقك الحقيقي.
يجب أن يتناسب شكل المغناطيس الجيد مع مساحة التثبيت، ويوفر اتجاه القوة المغناطيسية المطلوبة، ويتوافق مع اتجاه المغنطة الصحيح، ويدعم طريقة التجميع الموثوقة، ويعمل بأمان في البيئة الفعلية.
بالنسبة للتطبيقات البسيطة، غالبًا ما تكون أشكال مغناطيس النيوديميوم القياسية كافية. وهي فعالة من حيث التكلفة-وسهلة الحصول عليها ومناسبة للعديد من الاستخدامات الشائعة. بالنسبة لمنتجات OEM، والمحركات، وأجهزة الاستشعار، وأنظمة التشغيل الآلي، والتجمعات المغناطيسية الخاصة، قد تكون مغناطيسات النيوديميوم ذات الأشكال المخصصة- خيارًا أفضل.
إذا لم تكن متأكدًا من الشكل المناسب لمشروعك، فأرسل إلى GME تفاصيل طلبك أو رسوماتك أو متطلبات العينة. يمكن لفريقنا مساعدتك في تحديد شكل مغناطيس النيوديميوم المناسب ودرجة الطلاء واتجاه المغنطة لتطبيقك.
